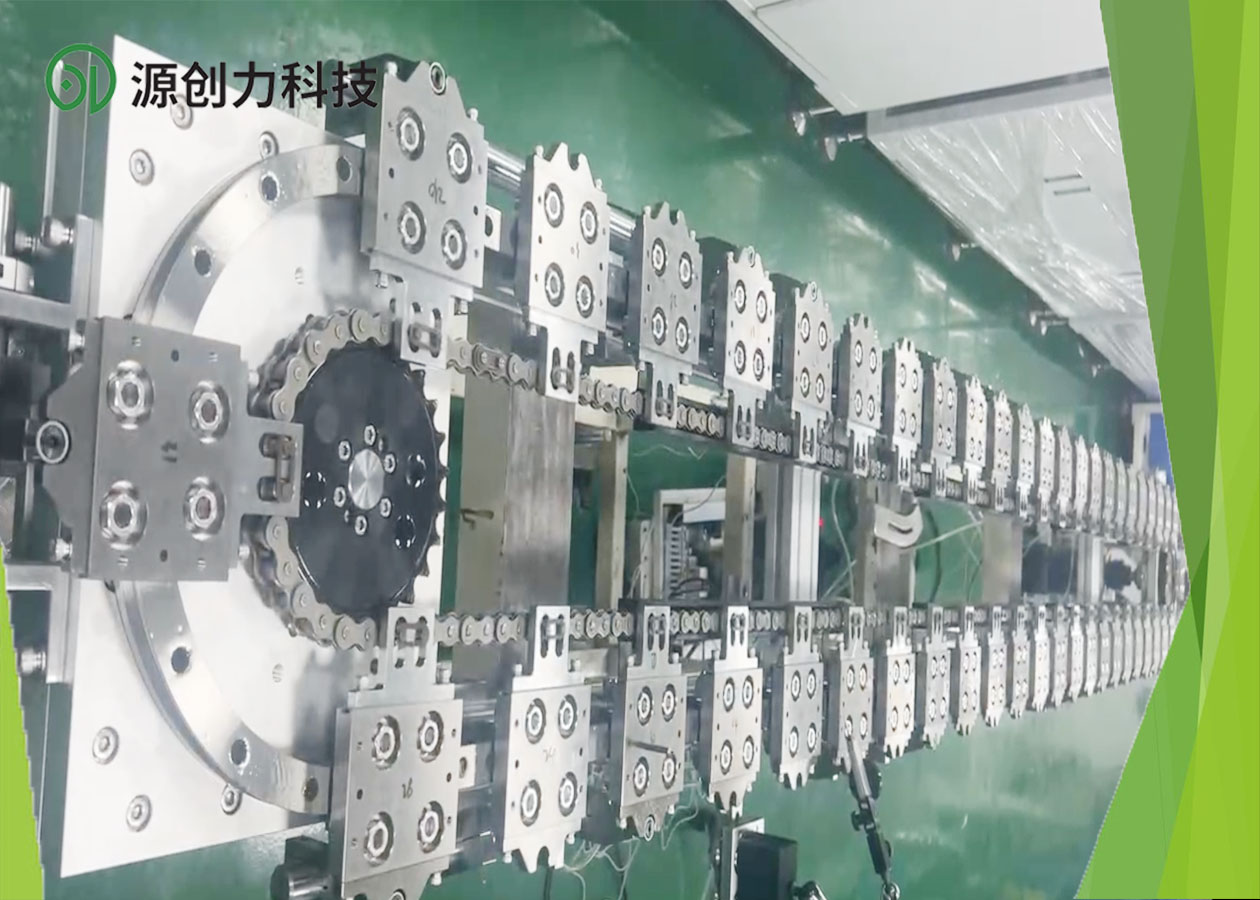

—、環形導軌簡介

環形導軌，又稱為圓形導軌或圓形軌道，是一種在連續導向運動系統中常見的組成部分。其結構主要由軌道、滑塊、傳動裝置和控制系統組成。軌道呈環狀，滑塊在軌道上滑動，并通過傳動裝置與控制系統實現精確控制。這種結構主要應用于需要高精度、高穩定性和高效率的工業自動化和智能制造領域，如汽車制造、 半導體設備、機器人等。

二、重復定位精度概念

在環形導軌系統中，重復定位精度是指系統在連續運行過程中，對同一位置的定位精度。它反映了系統的穩定性和可靠性，是衡量系統性能的重要指標。重復定位精度高的系統，其滑塊在同一位置的定位誤差小，能提高生產設備的精度和效率。

三、影響重復定位精度的因素

影響環形導軌重復定位精度的因素有很多，包括材料、加工方法、安裝誤差等。

1 材料：材料的彈性模量、熱膨胩系數等都會影響滑塊的定位精度。例如，如果材料的彈性模量不穩定，那么在溫度變化時，軌道和滑塊之間的間隙可能會發生變化，導致定位精度下降。

2. 加工方法：加工過程中的誤差如切削力、熱變形等都會對軌道的幾何精度和滑塊的運行精度產生影響。此外，刀具的磨損和切削液的清潔度也可能影響加工精度。

3. 安裝誤差：安裝過程中，如果軌道和傳動裝置的安裝誤差過大，會使得滑塊的運動

軌跡偏離理想路徑，從而影響定位精度。

此外，地面的平整度和剛度也可能影響系統的安裝精度。

四、提高重復定位精度的措施

為了提高環形導軌的重復定位精度，可以采取以下措施：

1.材料選擇：選擇具有高剛度、低熱膨脹系數的材料，如高質量的合金鋼或不銹鋼。同時，要確保材料的均勻性，以減少因材料不均引起的變形。

2.優化設計：通過優化軌道的幾何形狀和結構設計，可以減少滑塊運動過程中的誤差。例如，可以增加軌道的剛度，減小軌道和滑塊之問的問隙等。此外，還可以采用誤差補償技術來抵消部分誤差。

3. 正確安裝：在安裝過程中，要確保軌道和傳動裝置的安裝精度。例如，可以采用高精度的測量設備和標準化的安裝流程來減少誤差。此外，還要確保地面的平整度和剛度，以減少因地面變形引起的誤差。

4. 實時監測與調整：通過采用先進的傳感器技術和數據處理方法，實時監測環形導軌的運行狀態和滑塊的定位精度。當發現定位精度偏離設定值時，可以及時進行調整和修正。

五、現有技術及挑戰

目前，針對環形導軌重復定位精度問題，已經采取了許多技術手段和解決方案。例如，采用了先進的數控加工技術和誤差補償技術來提高加工精度和減少誤差。然而，仍存在一些挑戰和困難。例如，如何提高材料的質量和均勻性、如何實現高精度的實時監測和調整等。這些問題的解決需要進一步的技術研究和創新。
